[IntelliJ] IntelliJ에서 JPA Entity ERD 확인하는 법

IntelliJ에서는 JPA Entity 기반의 관계를 한 눈에 볼 수 있는 ER Diagram을 지원합니다.

JPA Entity 기반의 ERD를 확인 하려면 우선 간단한 설정이 필요합니다.

프로젝트의 Persistence Tab 설정
[ 이미 프로젝트에 Persistence Tab 이 있다면 넘어가셔도 좋습니다. ]

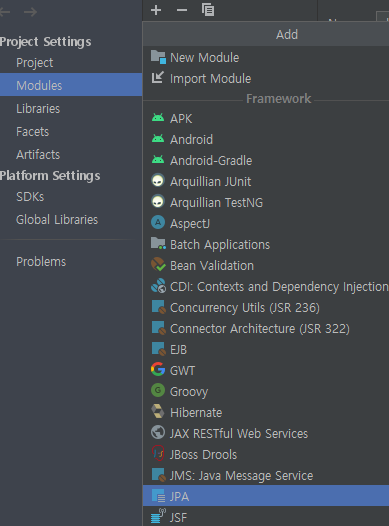

File > Project Structure > Project Settings > Modules > main 폴더 선택 > [ + ] 버튼 클릭 >

여러 Support가 보입니다. JPA 를 클릭합니다.

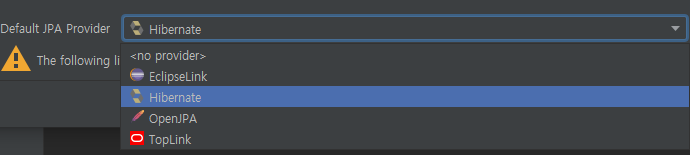

JPA를 선택하면 아래와 같이 우측 하단에 Default JPA Provider를 선택할 수 있습니다.
일반적으로는 Hibernate가 대부분의 구현체이기 때문에 Hibernate를 선택합니다.

이제 프로젝트의 설정은 끝났습니다.

JPA Entity 기반 ERD 확인하기

IntelliJ 왼쪽 하단에 Persistence Tab이 생성된 것을 볼 수 있습니다.

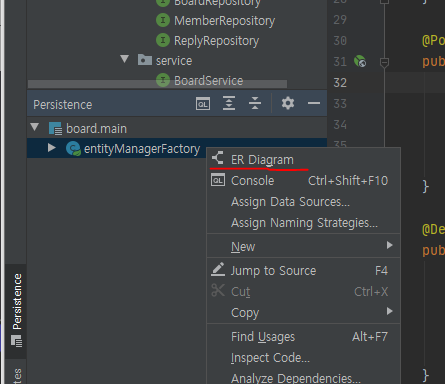

Persistence Tab을 선택 후 안의 entityManagerFactory를 우클릭 하면 ER Diagram이 보입니다.
( ※ 만약 entityManagerFactory가 보이지 않으면 Tab에 있는 Entity 아무거나 선택해도 ER Diagram 선택창을 볼 수 있습니다. )

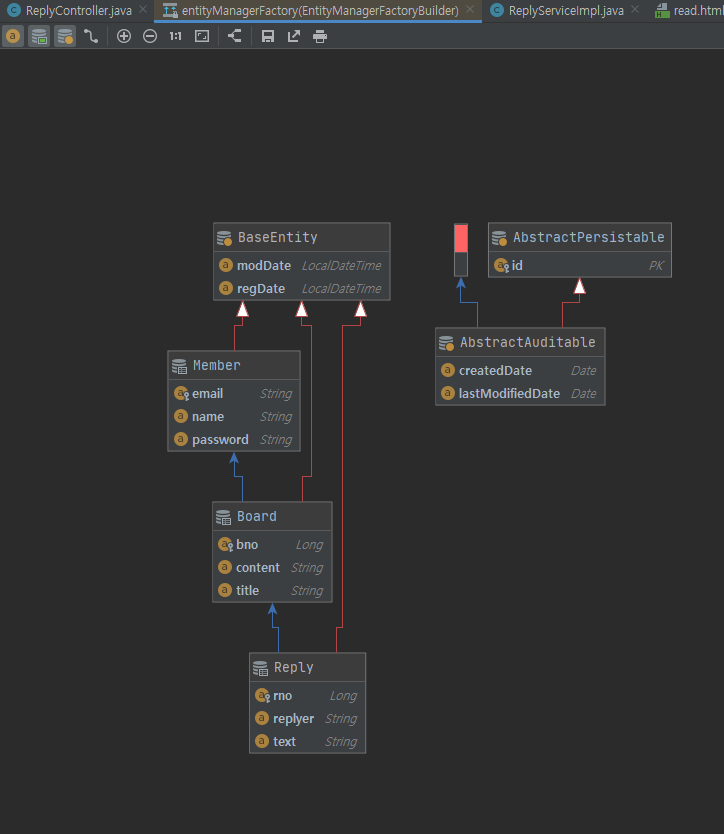

ER Diagram을 선택하면 아래와 같이 Entity 연관관계가 그려진 ER Diagram을 확인할 수 있습니다.

ER Diagram 화면의 상단에는 여러 옵션들이 있어 각각 선택적으로 활성화해서 볼 수도 있습니다.
